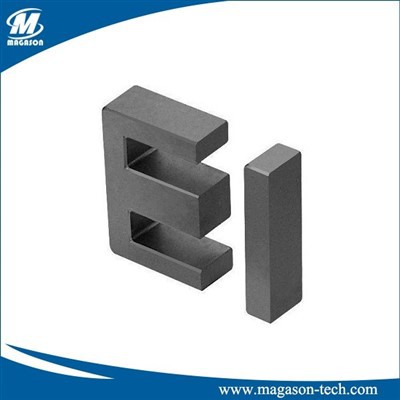

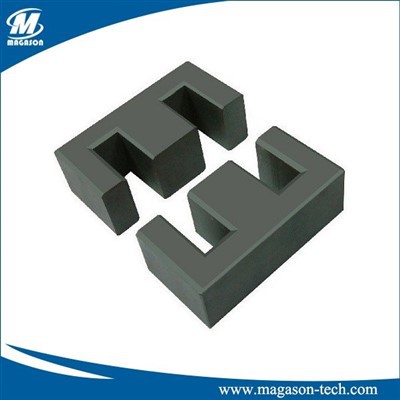

Mae gan ferrites meddal ar gyfer anwythyddion amrywiaeth eang o rywogaethau. Siâp W, siâp U, creiddiau pot o wahanol addasiadau. Defnyddir creiddiau o'r fath hefyd gyda'r deunyddiau haearn powdr. Mae cyfrifo'r coiliau gydag unrhyw graidd ferromagnetic yn defnyddio dull cyfrifo gyda pharamedr arbennig AL - ffactor inductance y craidd.
Y fformiwla gyfrifo sylfaenol:
L - anwythiad (nH)
AL - ffactor anwythiad y craidd (nH/troi sgwâr)
N - nifer troeon y coil
Mae'r paramedr AL i'w weld yn y manylebau gwneuthurwr ar gyfer pob rhywogaeth o graidd.
Mae ferrites meddal wedi'u canfod ym mhob math o ddyfeisiau anwythol.
Mae'r cyfluniad craidd yn darparu lefel uchel o hunan-gysgodi.
Mae hefyd yn hwyluso bylchau i wella cyfleustodau ar gyfer amrywiaeth o ddyluniadau magnetig.
Mae ferrites meddal yn cynnig dewis mewn deunyddiau sy'n caniatáu i'r creiddiau gael eu defnyddio mewn cymwysiadau amrywiol dros 100 MHz.Mae'r coil clwyf wedi'i amgáu gan y craidd ferrite, mae creiddiau P yn cynnwys gollyngiadau magnetig isel. Gellir addasu'r creiddiau Ferrite hyn yn hawdd ac yn fanwl gywir i'r gofynion anwythydd mwyaf manwl.
|
MATH CRAIDD |
Dimensiynau(mm) | Paramedr Effeithiol | ||||||||||||
| A | B | D1 | D2 | D3 | D4 | H1 | H2 | C1(mm-1) | Ae(mm2) | Le(mm) | Ve(mm3) | AL±25%(nH/N2) | Pwysau(g) | |
| P0704 | 5.5±0.2 | 1.6±0.3 | 7.4-0.4 | 5.8+0.25 | 3-0..2 | 1.4+0.1 | 4.2-0.2 | 2.8+0.2 | 1.43 | 7.0 | 10.0 | 70 | 460 munud(Pencadlys 2K) | |
| P0905 | 6.5±0.25 | 2±0.2 | 9.3-0.3 | 7.5+0.25 | 3.9-0.2 | 2.1±0.1 | 5.4-0.3 | 3.6+0.3 | 1.25 | 10.1 | 12.5 | 126 | 820 munud(Pencadlys 2K) | 1.0 |
| P1107 | 6.8±0.25 | 2.2±0.3 | 11.3-0.4 | 9+0.4 | 4.7-0.2 | 2.1±0.1 | 6.6-0.3 | 4.4+0.3 | 0.96 | 16.2 | 15.5 | 251 | 1070 munud(Pencadlys 2K) | 1.7 |
| P1408 | 9.5±0.3 | 2.7±1.2 | 14.3-0.5 | 11.6+0.4 | 6.0-0.2 | 3.1±0.1 | 8.2+0.3 | 5.6+0.4 | 0.79 | 25.1 | 19.8 | 495 | 1390 munud(Pencadlys 2K) | 3.5 |
| P1811 | 13.4±0.3 | 3.8±0.6 | 18.4-0.8 | 14.9+0.5 | 7.6-0.3 | 3.1±0.1 | 10.6±0.2 | 7.2+0.4 | 0.60 | 43.3 | 25.8 | 1120 | 1970 munud(Pencadlys 2K) | 8.0 |
| ... | ... | |||||||||||||
NODWEDDION:
- Colledion Isel
- Colled Isel Dros Ystod Tymheredd Eang
- Sefydlogrwydd Da ar draws Amodau Llwyth
- Mae geometreg Self Shielded yn ynysu troellog o feysydd magnetig crwydr
- Gallu Dirwyn Ardderchog
- Bobbin Cost Isel a Dirwyn
- Cynulliad Syml
- Gwasgariad Gwres Da
CEISIADAU:
- Trawsnewidyddion trawsnewidydd
- Trawsnewidyddion Gwrthdröydd
- Anwythyddion Modd Gwahaniaethol
- Anwythyddion Pŵer
- Trawsnewidyddion Pŵer
- Anwythyddion Telathrebu
