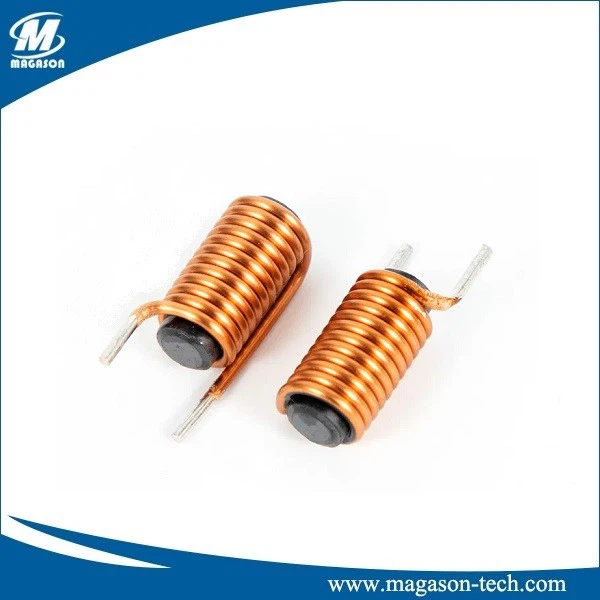

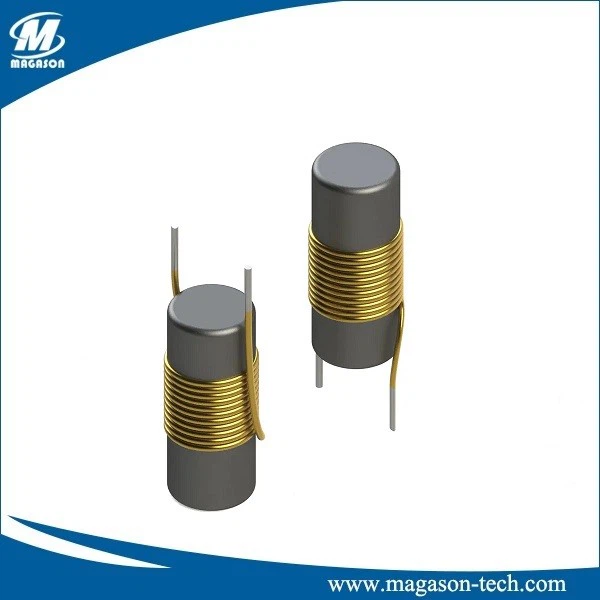

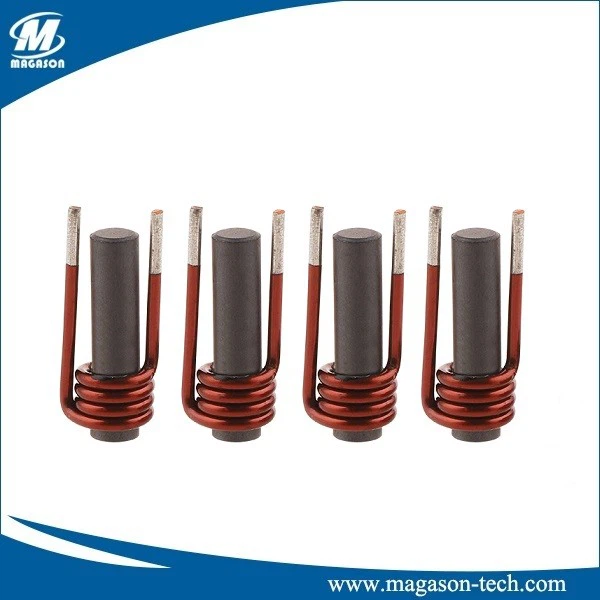

Mae inductor y wialen i weindio'r wifren gopr wedi'i enameiddio ar y craidd magnetig siâp gwialen, ac mae angen tinio'r pinnau. Mabwysiadir y dyluniad gwrthiant isel, cerrynt uchel i leddfu'r newid cerrynt ar unwaith a achosir gan y bwrdd cylched cerrynt uchel pan fydd y llwyth yn cael ei droi ymlaen neu i ffwrdd, ac yn gweithredu fel amddiffyniad.
Mae coiliau inductor gwialen ferrite yn cyflawni gwahanol ddibenion. Fe'u gwneir trwy weindio deunyddiau dargludol o amgylch craidd magnetig, gyda gwifren gopr yr enghraifft fwyaf cynrychioliadol. Gellir tynnu neu ddisodli'r craidd magnetig â deunyddiau ferromagnetig. Gall deunyddiau â athreiddedd uwch nag aer gyfyngu'r maes electromagnetig yn dynnach o amgylch yr elfen inductor, a thrwy hynny gynyddu'r anwythiad.
Mae gennym filoedd o arddulliau, gellir addasu nifer fawr o baramedrau amrywiol, amrywiol y anwythiad gwialen magnetig, a gellir ychwanegu'r deunydd pacio gyda chasin UL yn ôl y galw.
Nodweddion
- Gallu cyfredol uchel
- Dyluniad mecanyddol dibynadwy iawn
- Dirlawnder magnetig uchel iawn
- Tymheredd gweithredu hyd at +150 ºC
- Modurol wedi'i gymeradwyo
|
Ymadawed Rhifen |
L u H |
Phrofest Freq MHz |
DCR mΩ Max |
Irms Max A |
Isat Max A |
Nifysion | |||||
| d | D1 | (A) | D | F | F1 | ||||||
| Gwialen 0312-1 r8m | 1.8 | 1 | 8 | 2.5 | 10.0 | 0.67 | 3.0 | 12 | 4.6 | 8.8 | 3.7 |
| Gwialen 0320-4 r7m | 4.7 | 1 | 12 | 2.5 | 5.5 | 0.67 | 3.0 | 20 | 4.6 | 13.5 | 3.7 |
| Gwialen {{0}} r0m | 7.0 | 1 | 16 | 1.9 | 4.6 | 0.63 | 3.3 | 22 | 4.8 | 14.5 | 4.0 |
| Gwialen {{0}} r0m | 9.0 | 1 | 20 | 1.0 | 3.7 | 0.63 | 3.3 | 22 | 4.8 | 17.5 | 4.0 |
| Gwialen 0420-1 r8m | 1.8 | 1 | 3 | 10 | 15.0 | 1.32 | 4.0 | 20 | 6.9 | 15.9 | 5.4 |
| Gwialen 0425-4 r7m | 4.7 | 1 | 7 | 6 | 8.2 | 1.00 | 4.0 | 25 | 6.3 | 18.4 | 5.1 |
| Gwialen {{0}} r0m | 7.0 | 1 | 8 | 5 | 6.5 | 0.95 | 4.0 | 30 | 6.2 | 19.5 | 5.0 |
| Gwialen {{0}} r0m | 9.0 | 1 | 15 | 4 | 5.6 | 0.85 | 4.0 | 30 | 6.0 | 20.1 | 4.9 |
| Gwialen 0425-120 m | 12.0 | 0.1 | 22 | 2 | 5.0 | 0.63 | 4.0 | 25 | 5.5 | 16.9 | 4.7 |
Ngheisiadau
- Cymwysiadau Hidlo Safonol
- Atal EMC mewn Systemau Gyrru Modur
- Mewn dros yr holl gais mewn systemau infotainment
